FOROB II

BAYERISCHER FORSCHUNGSVERBUND FüR OBERFLäCHENTECHNIK

I.1 Trockenlaufende und verschleißreduzierte Kugelumlaufeinheiten in Linearführungen durch Entwicklung und Einsatz keramischer Werkstoffe und PVD-Festschmierstoff-Multilayer-Schichten

Arbeitsfeld:

Der Einsatz von schmierstofffrei betriebenen Miniatur-Kugelumlaufeinheiten in Linearführungen wird von Anwendern der verschiedensten Industriezweige gefordert. Versuche mit festschmierstoffhaltigen Gleitlacken haben gezeigt, daß mit derartigen Beschichtungen das Problem nicht zufriedenstellend gelöst werden kann.

Ziel des Projektes ist der Trockenlauf von Linearführungen mit Kugelumlaufeinheiten. Dies soll realisiert werden durch den Einsatz neuartiger Werkstoffpaarungen als Reibpartner, beispielsweise durch die Applikation von reibungsarmen PVD-Verschleißschutzschichten auf der Basis von MoS2 und hartem Kohlenstoff, die auf Lagerkomponenten (Laufbahnen der Wagen und Wälzkörper) abgeschieden werden. Darüber hinaus sollen auch Keramikkugeln als Tribopartner in diesen Maschinenelementen betrachtet und untersucht werden.

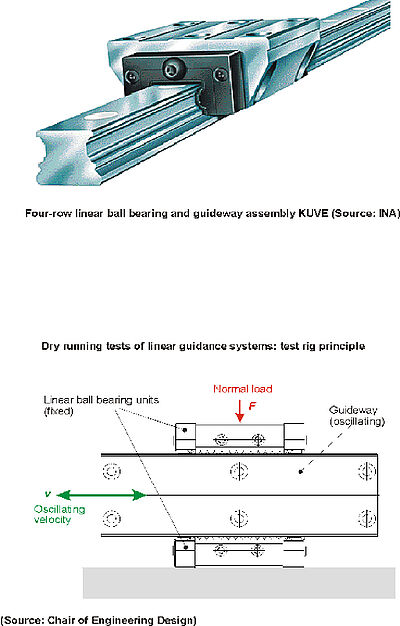

Am Lehrstuhl für Konstruktionstechnik werden PVD-Schichten entwickelt, aufgebracht und in mechanischen Modellprüfstandsversuchen unter praxisnahen Einsatz-bedingungen getestet. Dies ermöglicht eine gezielte Entwicklung und Optimierung für die technische Anwendung. Optimierte Schichtsysteme werden anschließend beim Industriepartner INA, Homburg, in entsprechenden Linearlagerprüfständen auf Reibung und Verschleiß getestet. Schließlich werden die beschichteten Lineareinheiten in Feldversuchen bei einem geeigneten Anwender getestet.
